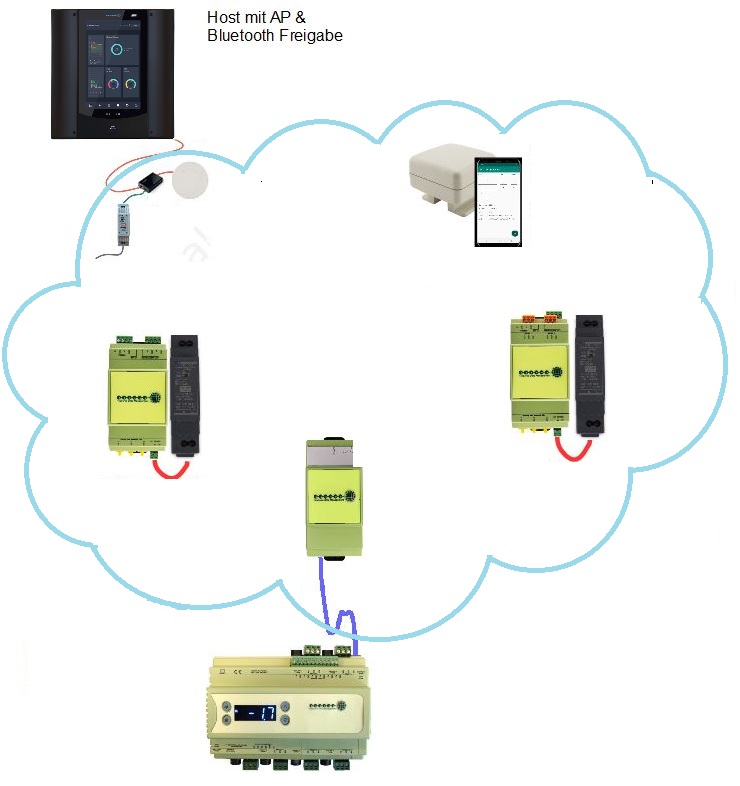

Systemübersicht BT Mesh 1Die Wireless Mesh-Lösung bietet ein zuverlässiges Netzwerk bei flexibler und einfacher Installation (DIY), wenn Leitungsgebunde Lösungen zu teuer, nicht möglich sind oder dei Einrichtuingen (Promotionsware) flexibel bewegbar sein müssen.

Merkmale unserer Lösung:
• Bis zu vier Access Points können von einem Host (z.B. DMTouch) unterstützt werden.
• DMTouch (mit PR0635) unterstützt bis zu 64 Bluetooth-Geräte
• Heartbeat / Network Aktivitäts-LED
• NFC-Technologie zur einfachen Programmierung des Temperatursensormodul
• Die maximale Anzahl von Sprüngen beträgt fünf
• 4I- oder 2I2O-Module können verwendet werden, um die Netzwerkreichweite zu erweitern
• Stromversorgte E / A-Module, die auf Adresse 999 eingestellt sind, dienen der Erweiterung/Verbesserung des Netzes gegen Ausfallsicherheit und werden nicht in der DMTouch-Geräteliste angezeigt.

Die Blutooth Mesch Produktfamilie umfasst
- zwei Access Points (Hutschiene/AP)
- zwei E / A-Module
- ein RS232-Kommunikationsmodul
- ein Temperatursensormodul (Batterie)

Die Bluetooth Low Energy (BLE)-Technologie erleichtert den Module die Datenübertragung zu den Access Points. Die Module ermöglichen eine kontinuierliche Datenübertragung bis zu alle 15 Sekunden.
Der Mesh Ansatz erhöht die Zuverlässigkeit der Übertragung gegnüber Punkt zu Punktlösungen, in dem alle Module bis auf das Temperatursensormodul auch als Repeater arbeiten und somit ein "Hindernisumgehenung" ermöglichen.

Access Points
 PR0632SM AP Aufputz Modul

AP Access Point mit PoE (PR0632-SF)

Aufputz Schnittstelle als zentraler Zugangspunkt aller Module zum Host,  Versorgt über das Ethernet (PoE) oder ein 5V Steckernetzteil.  Flexible Installation an Wand oder Decke. Auch in Hutschienen Ausführung mit separater 5V Versorgung. Benötigt PR0635 Freigabe BT Mesh-Netzwerk für 32x Geräte auf dem Daten Manager.


Versorgungsspannung:

5V DC +/-10%

Betriebstemperatur:

0...50°C / -30...50 f. PR0633

Amaße:

193x193x23 mm

Reichweite:

im Gebäude: 10...50m

im Freien: 50...200m



Ein-/Ausgangsmodule

PR0630 RS232 BT Mesch Modul





RS232 Regler Modul (PR0630)

Das RS232 Regler Modul stellt eine Verbindung (alle 15s) zwischen dem Host und einem Regler über das Bluetooth Mesh Netzwerk her. Damit können zuätzliche Datenpunkte über die Mercury Kühlstellenreglerfamilie (ca. 100 Varianten) ausgetauscht werden. Ein Liste der kompatiblen Reglern finden Sie hier auf dieser Seite.

Versorgungsspannung:

ohne kommt vom Regler

Reichweite:

abhängig von baulichen Gegebenheiten

Betriebstemperatur:

0...50°C

Amaße:

110x53x68 mm

Anschlüsse:

Reglerliste

 PR0631 4I 4x Temperatur Modul



4x DI/Temperatur Modul (PR0631-4I)

Das 4x DI/Temperatur Modul stellt eine Verbindung (alle 15s) zum Host und seinen Eingängen (Temperaturfühler Liste s.u.) oder potentialfreien Kontakten über das Bluetooth Mesh Netzwerk her. Jeder Eingang verfügt über seine eigenen Grenzwerte und Alarmverzug. Digitale Eingänge - wenn als Abtaueingang genutzt - können den Temperatureingang dazu seperat verzögern.   Kann als Repeater eingesetzt werden und bei Vergabe der Adresse 999 erscheint das Modul auch nicht auf der Host Geräteliste.

Versorgungsspannung:

5V DC +/-10%

Reichweite:

abhängig von baulichen Gegebenheiten

Betriebstemperatur:

0...50°C

Amaße:

110x53x68 mm

Fühler:

PT1000, NTC2K, 470R, 700R, 3K, NTC2K25, 5K, 6K, NTC10K /NTC10K(2)



 PR0631 2I2O 2x Ein Ausgang Modul



2I2O Ein-/Ausgang Modul (PR06312I2O)

Das 2I2O Modul stellt eine Verbindung (alle 15s) zum Host und seinen Eingängen (Temperaturfühler Liste s.u.) oder potentialfreien Kontakten über das Bluetooth Mesh Netzwerk her. Jeder Eingang verfügt über seine eigenen Grenzwerte und Alarmverzug. Digitale Eingänge - wenn als Abtaueingang genutzt - können den Temperatureingang dazu seperat verzögern.  Die Relais können über den Host gesteuert werden (Uhrenkanal oder SPS Programm), sie sind potentialfrei und als N/C oder N/O einsetzbar. Kann als Repeater eingesetzt werden und bei Vergabe der Adresse 999 erscheint das Modul auch nicht auf der Host Geräteliste.

Versorgungsspannung:

5V DC +/-10%

Reichweite:

abhängig von baulichen Gegebenheiten

Betriebstemperatur:

0...50°C

Amaße:

110x53x68 mm

Fühler:

PT1000, NTC2K, 470R, 700R, 3K, NTC2K25, 5K, 6K, NTC10K /NTC10K(2)



 PR0633 Produktfühler 7 Tagespeicher Modul



Produkttemperatur Modul (PR0633)

Das Produkttemperatur Modul ist batteriebetrieben und stellt alle 10 min. eine Verbindung zum Host über das Bluetooth Mesh Netzwerk her. Damit spart das Modul Batterie, und kann gleichzeitig diese Daten intern bis zu 7 Tage speichern, um sie dann gesammelt bei fehlender Verbindung an den Host zu übertragen. Das Modul verfügt über Magnetfüsse und kann so schnell in offenen Möbeln umgesetzt werden.



Versorgungsspannung:

Batterie

Reichweite:

abhängig von baulichen Gegebenheiten

Betriebstemperatur:

-30...50°C

Amaße:

75x75x52mm
